Швеллер композитный – это тянутый профиль, имеющий П-образное сечение, в форме двух параллельных полок, соединенных по одной стороне стенкой. Самая распространенная форма конструкционного профиля, назначенная для обеспечения высокой жесткости под воздействием значительных изгибающих и продольных нагрузках при сравнительно небольшом весе.
Предназначение пултрузионного швеллера – замена металлических профилей в тех условиях, где традиционные материалы неэффективны, недолговечны или требуют высоких эксплуатационных затрат.
Профили ТМ «Flotenk» изготовлены и сертифицированы в соответствии с требованиями ГОСТ 33344-2015 и технических условий завода производителя.
|

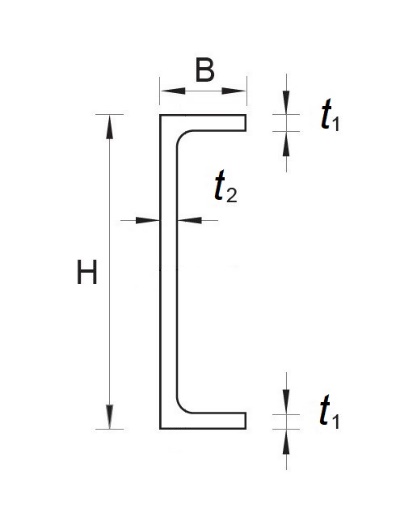

высота | ширина | толщина | толщина | площадь сечения | масса |
| H, мм | B, мм | t1, мм | t2, мм | S, мм² | м, кг/1 м | |
| 210 | 60 | 8 | 8 | 2512 | 4,87 | |
| 205 | 100 | 4 | 4 | 1568 | 3,06 | |
| 200 | 60 | 8 | 8 | 2445 | 4,57 | |
| 150 | 50 | 6 | 6 | 1436 | 2,69 | |
| 100 | 40 | 5 | 5 | 854 | 1,60 | |
| 45 | 20 | 3 | 3 | 236 | 0,44 |
| Характеристика | Стеклопластик | ПВХ | Дерево (сосна) | Алюминиевые сплавы | Нержавеющая сталь |
| Плотность, кг/см3 | 1,6...1,9 | 1,3...1,43 | 0,3...0,7 (0,52) | 2,7 | 7,7...7,9 |
| Модуль упругости, ГПа | 17...22* | 2,0...2,7 | 7...12 (11) | 70 | 210 |
| Предел прочности при растяжении, МПа | 170...227* | 4...7** | 130* (83*) | 100** | 200...226** |
| Коэффициент линейного термического расширения, 10-6/К | 0,5 ... 8 | 50 | 2,7...5 | 19,6...26,9 | 11,9...15 |
| Теплопроводность, Вт/К*м | 0,58 | 0,13...1,63 | 0,1...0,23 | 201,3...221 | 17,5...58 |
Примечания
* - свойство материала вдоль волокон;
** - для металлов и ПВХ предел текучести
| № | Наименование | Концентрация, % | Температура эксплуатации, ºC |
| 1 | Соляная кислота | Без ограничения концентрации | 40…110 в зависимости от концентрации |
| 2 | Серная кислота | до 75 | 40…105 в зависимости от концентрации |
| 3 | Азотная кислота | до 35 | 25…65 в зависимости от концентрации |
| 4 | Уксусная кислота | до 60 | до 80 |
| 5 | Фосфорная кислота | Без ограничения концентрации | до 100 |
| 6 | Гипохлорит натрия | до 18% активного хлора | до 80 |
| 7 | Едкий натр | Без ограничения концентрации | до 80 |
| 8 | Едкое кали(Едкий калий) | до 45 | до 65 |
| 9 | Хлорное железо | Без ограничения концентрации | до 100 |
| 10 | Полиоксихлорид алюминия | Без ограничения концентрации | до 100 |
| Механические свойства (стандарт EN ISO 527) | ||
| Предел прочности при растяжении (вдоль волокон) | МПа | 226,9 |
| Предел прочности при растяжении (поперёк волокон) | МПа | 51,6 |
| Модуль упругости при растяжении (вдоль волокон) | ГПа | 17,2 |
| Модуль упругости при растяжении (поперёк волокон) | ГПа | 5,5 |
| Предел прочности при сжатии (вдоль волокон) | МПа | 226,9 |
| Предел прочности при сжатии (поперёк волокон) | МПа | 113,4 |
| Модуль упругости при сжатии (вдоль волокон) | ГПа | 20,6 |
| Модуль упругости при сжатии (поперёк волокон) | ГПа | 6,9 |
| Предел прочности при изгибе (вдоль волокон) | МПа | 226,9 |
| Предел прочности при изгибе (поперёк волокон) | МПа | 75,6 |
| Модуль упругости при изгибе (вдоль волокон) | ГПа | 11 |
| Модуль упругости при изгибе (поперёк волокон) | ГПа | 5,5 |
| Модуль упругости | ГПа | 19,2-22,0 |
| Модуль сдвига | ГПа | 2,9 |
| Коэффициент Пуассона (вдоль волокон) | мм/мм | 0,35 |
Окрашивание профилей производится путем добавления пигмента в состав связующего материала. Таким образом придается цвет всей структуре материала. Кроме пигмента также используются компоненты блокирующие действие ультрафиолетовых лучей и снижающих водопоглощение.
Стандартный цвет серийных профилей серый, как наиболее устойчивый к внешним воздействиям. В списке оказываемых услуг, в зависимости от объема заказа, предоставляется окраска профилей согласно палитре стандарта RAL.
| Желтый | Красный | Зеленый | Оранжевый |
 |  |  |  |
| Серый | Белый | Синий | Хаки |
 |  |  |  |
Мы всегда готовы помочь с выбором оптимального решения и бесплатно проконсультировать по вопросам, связанным с продукцией FLOTENK.
