Комплексная система очистки ливневых стоков в Москве

Комплексная система FloTenk-OP-OM-SB предназначена для очистки сточных вод, не содержащих критических превышений стандартных параметров загрязнений поверхностного стока. Как правило, содержание взвешенных веществ на входе в систему не должно превышать 2000 мг/л, нефтепродуктов - 120 мг/л. Очищенный сток может отводиться в водоёмы различного назначения, пройдя при необходимости обеззараживание. Дополнительно система гарантирует очистку от таких показателей, как:

- АПАВ окисляемые (с 8,5 мг/л до уровня менее 0,1 мг/л)

- БПК полные (с 20 мг/л до уровня менее 2 мг/л)

- Железо общее (с 0,8 мг/л до уровня менее 0,1 мг/л)

- Никель (с 0,08 мг/л до уровня менее 0,01 мг/л)

- Медь (с 0,03 мг/л до уровня менее 0,001 мг/л)

- Цинк (с 0,2 мг/л до уровня менее 0,02 мг/л)

- Хром (с 0,2 мг/л до уровня менее 0,02 мг/л)

Выбор подходящей комплектации системы очистки зависит от источника сточных вод и места сброса. Степень очистки определяется государственными нормативами включающими ряд установленных факторов. Специалисты АО «Флотенк» рады помочь в подборе соответствующего оборудования и ответить на любые возникающие вопросы.

Размеры OP-OM

Расход стоков, л/с	Диаметр корпуса, D, мм	Длина корпуса, L, мм	Dвх/Dвых, мм	Перепад вх/вых, мм
6	1600	4500	160	200
10	1600	6400	200	200
15	1800	6800	200	200
20	2000	6700	200	300
25	2000	8000	200	300
30	2300	6800	250	300
40	2300	8800	250	300
50	2300	10100	250	300
65	2300	12600	315	300
80	3000	9500	315	400
90	3000	11300	400	400
100	3000	13300	400	400
120	3200	13000	400	400

Размеры OP-OM-SB (фильтры)

Расход стоков, л/с	Диаметр корпуса, D, мм	Длина корпуса, L, мм	Dвх/Dвых, мм	Перепад вх/вых, мм
1,5	1200	4000	110	120
3	1200	4400	110	120
6	1600	5500	160	200
10	1600	6400	160	200
15	1800	6800	200	200
20	2000	6700	200	200
25	2000	8000	200	200
30	2000	8000	250	200
40	2300	7600	250	200
50	2300	8100	250	300
65	2300	9100	315	300
80	2300	11600	315	300
90	2300	12600	400	300
100	2300	13100	400	400
120	3000	11300	400	400

Размеры OP-OM-SB (сорбент)

Расход стоков, л/с	Диаметр корпуса, D, мм	Длина корпуса, L, мм	Dвх/Dвых, мм	Перепад вх/вых, мм	Объем сорбента, м3
1,5	1200	4000	110	120	0,3
3	1200	4600	110	120	0,6
6	1600	5500	160	200	1,2
10	1600	6400	160	200	2
15	1800	8000	200	200	2,7
20	2000	8000	200	300	3,6
25	2300	8800	200	300	4,5
30	2300	10100	250	300	5,4
40	2300	11600	250	300	6,4
50	2300	12600	250	300	8,4
65	3000	9500	315	400	10,4
80	3000	11300	315	400	13,1
90	3000	13300	400	400	15,1
100	3200	13000	400	400	17,4

Схемы установки комплексных систем очистки можно разделить по строительным и технологическим особенностям. По строительным особенностям схема может быть подземная, наземная и полузаглубленная (в обваловке).

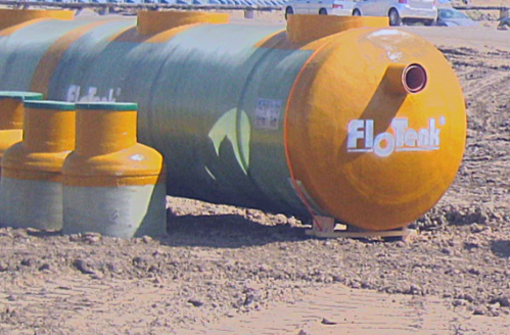

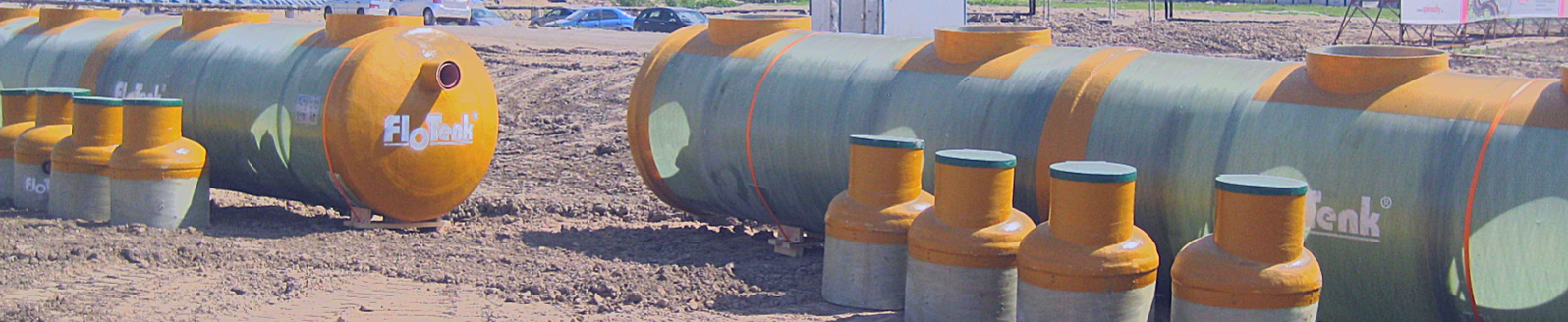

- Подземная установка

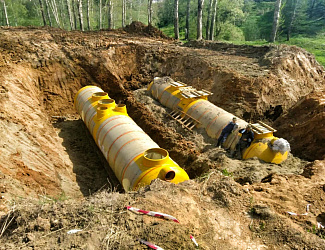

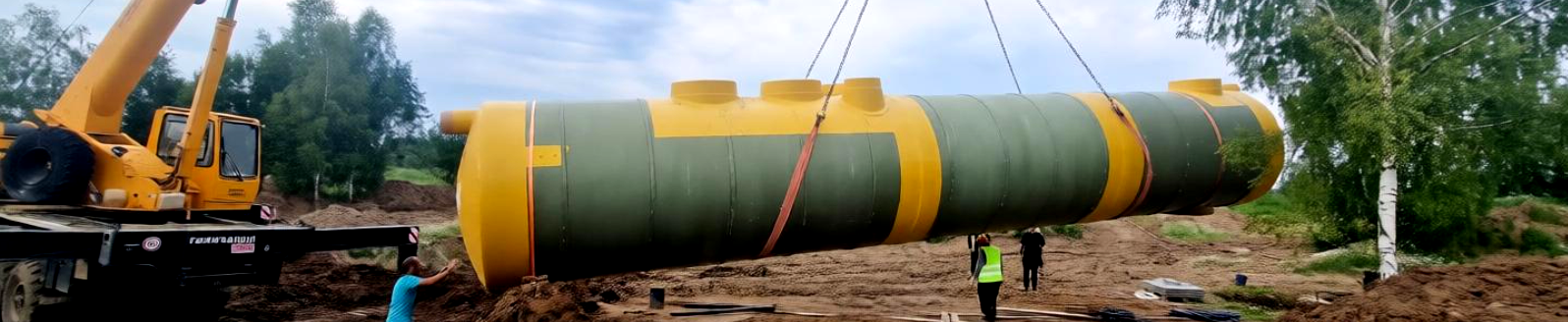

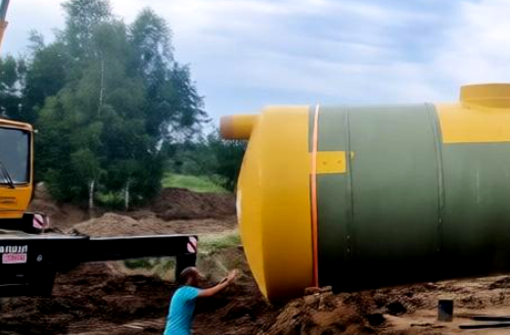

Классическим и наиболее надежным видом установки комплексной системы очистки является подземная установка. В этом случае возможно размещение оборудования как под зеленой зоной, так и под проезжей частью. Именно такой тип установки позволяет подавать сточные воды в самотечном режиме и тем самым обеспечить максимальную эффективность очистки.

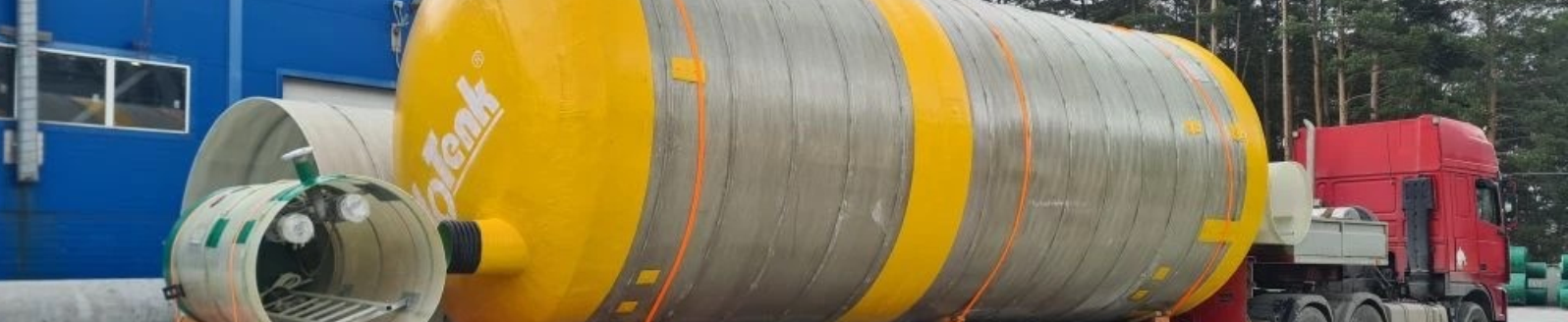

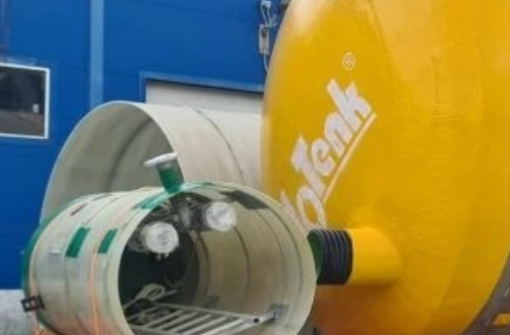

- Наземная установка

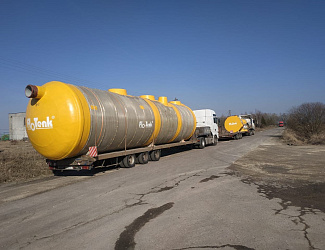

При отсутствии возможности подземной установки (вечная мерзлота, скальная порода), а так же при наличии требований к мобильности (перемещение по вахтовым поселкам, установка на мостовых конструкциях) применяют наземную установку. Комплексная система очистки может быть выполнена с ложементами и утеплением, либо установлена в утепленный павильон. Недостатком такого вида установки является необходимость подачи стока насосными станциями, а так же применение усиленных корпусов, что повышает стоимость оборудования.

- Полузаглубленная установка

Данный тип установки рекомендуется к рассмотрению при отсутствии возможности полного заглубления (вечная мерзлота), но так же при отсутствии требований к мобильности. Комплексная система очистки устанавливается на плиту классическим способом (как при подземной установке), а незаглубленная часть обсыпается песком. Как правило, при таком виде установки требуется дополнительно утеплять резервуар, а при больших диаметрах необходимо применять усиленные корпуса.

По технологическим особенностям различают параллельную и комбинированную установку.

- Параллельная установка

Параллельная установка комплексной системы очистки применяется при необходимости увеличить производительность системы. Разделение потока происходит в предварительно установленных колодцах. Следует понимать, что параллельная установка применяется исключительно при необходимости увеличения производительности. Так, требуемую производительность 300 л/c возможно обеспечить параллельной установкой трех систем производительностью 100 л/с каждая.

- Комбинированная установка

Иногда концентрация загрязнений в поступающем на очистку стоке превышает паспортные параметры сооружения (например 4000 мг/л по ВВ вместо 3000 мг/л по паспорту). В этом случае проектировщик может расчитать требуемую длину отстойника для снижения концентрации ВВ с 4000 мг/л до паспортных и применить в проекте комбинированную систему очистки - пескомаслоуловитель в качестве отстойника первой ступени очистки и комплексную систему очистки в качестве основной ступени очистки. Необходимо понимать, что комплектация очистных сооружений дополнительными блоками и их комбинирование позволяет расширить диапазон работы ЛОС по входящим концентрациям.

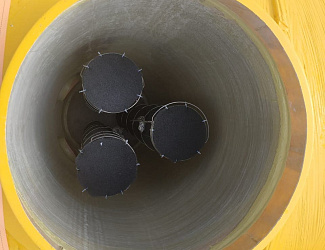

Комплексная система FloTenk-OP-OM-SB изготавливается в двух вариантах: с загрузкой алюмосиликатным сорбентом в сорбционной камере и без неё. В последнем случае в качестве замены сорбенту устанавливается дополнительный губчатый фильтр тонкой очистки. Применение системы с фильтром целесообразно на объектах, где не предусмотрено обслуживание сооружений техническим персоналом. В отличие от системы с сорбентом, параметры очистки стока на губчатом фильтре будут долгое время стабильны и составят 0,3-0,5 мг/л по нефтепродуктам, в то время как очистка на сорбенте приближена к 0,05 мг/л.
В случае необходимости сброса стока в системы канализации, целесообразно применять комплексную систему очистки FloTenk-OP-OM, состоящую из пескоотделителя и маслобензоотделителя. Сорбционный блок в таких системах отсутствует.

Комплексная система очистки FloTenk-OP-OM-SB, вариант исполнения с сорбентом

Комплексная система очистки FloTenk-OP-OM-SB, вариант исполнения с фильтрами

Комплексная система очистки FloTenk-OP-OM

Выбор системы зависит от технико-экономического обоснования и требований к объекту в целом: место расположения, точка сброса, характер загрязнений.

При необходимости комплексную систему возможно оснастить Сигнализатором уровня LS-3 в отсеке пескоуловителя и LC2-1 в маслобензоуловителе.

Сигнализатор уровня песка LS-3 – это устройство контроля с датчиком, контролирующее высоту осадка (песка) в пескоуловителе.

Датчик в пескоуловителе подключен к устройству контроля, которое устанавливается внутри помещения в удобном для наблюдения месте и выдает световой и звуковой сигналы в том случае, если уровень осадка выше датчика.

Сигнализатор уровня масла LC2-1 – это устройство контроля с датчиком, контролирующее толщину слоя отделившегося масла в маслобензоотделителе.

Датчик в маслобензоотделителе подключен к устройству контроля, которое устанавливается внутри помещения в удобном для наблюдения месте и выдает световой и звуковой сигналы в том случае, если толщина слоя масла больше заданной.

Также в устройстве контроля предусмотрена возможность подключения двухэлектродного датчика переполнения, следящего за уровнем воды в емкости и сигнализирующем о засорении очистных сооружений.
